Dikey Radyal Ekstrüzyon Boru Yapma Makinesi – Pratik Seçim ve Proses Kılavuzu

1. Genel Bakış ve Uygulama Konumlandırma

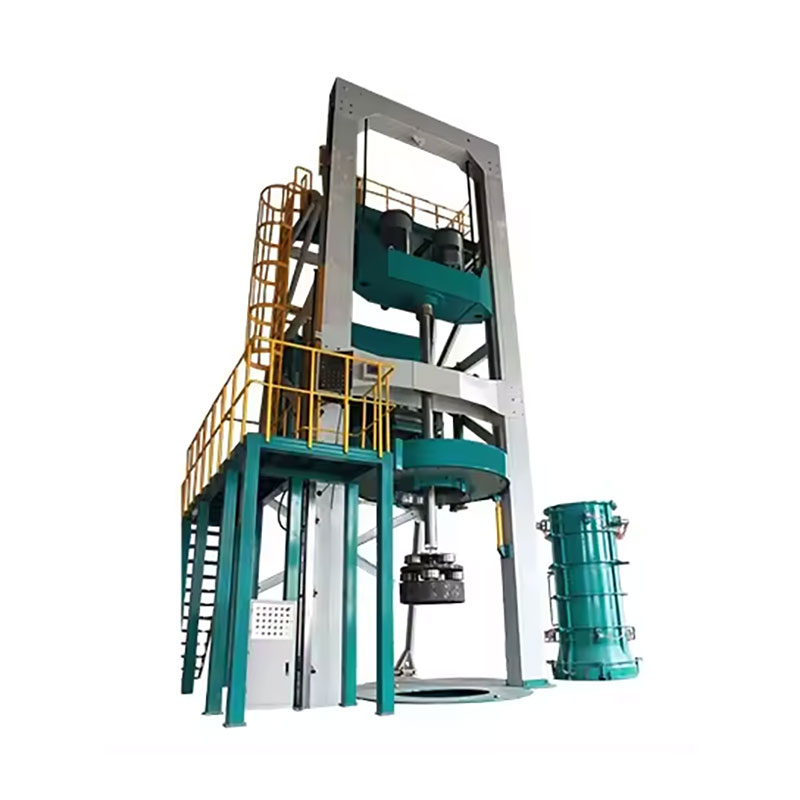

The dikey radyal ekstrüzyon boru yapma makinesişu anda küçük ve orta çaplı betonarme drenaj borularının üretiminde ana ekipmandır. Temel çalışma prensibi şudur: Kuru-sert beton kullanıldığında, boru kalıbının içinde bir ekstrüzyon kafası döner ve yükselir, anında kalıptan çıkarma ve dikey kürleme sağlamak için malzemeyi radyal olarak sıkıştırır.

Geleneksel merkezkaç veya çekirdek titreşim işlemleriyle karşılaştırıldığında bu yöntemin temel avantajları şunlardır:

• Kısa şekillendirme döngüsü (boru başına 2-4 dakika)

• Yüksek derecede otomasyon

• Düşük işgücü talebi

• Sıfır atık tahliyesi

Bu, onu özellikle DN300 - DN1500 mm aralığındaki drenaj borularının yüksek hacimli üretimi için uygun hale getirir.

2. Ana Makine Modelleri ve Temel Özellikler

Bir makine seçerken aşağıdaki temel parametrelere öncelik verilmelidir:

2.1 Üretim Boyutu Aralığı

Farklı modeller farklı çap aralıklarını kapsar. Örneğin:

Küçük modeller (ör. HF serisi): kapsama alanı φ200–φ800 mm, toplam kurulu güç ~11,75 kW, döngü süresi 5–10 dakika, vardiya başına çıkış 30–100 boru.

Orta modeller (ör. JX800-1650 serisi): 800–1650 mm'yi kapsar, toplam kurulu güç ~143,5 kW, ekstrüzyon kafası hızı 30–180 dev/dak, üretim hızı 30–120 boru/saat.

2.2 Tahrik ve Kontrol Sistemi

Daha büyük makineler genellikle entegre elektromekanik-hidrolik kontrolü benimser:

Ana iş mili, DC veya değişken frekanslı hız regülasyonunu kullanır; tipik olarak 0–150 dev/dak
Dikey hareket, 10–20 mm/s çalışma kaldırma hızıyla hidrolik olarak kontrol edilir ve eşit yükselme için kodlayıcı takibiyle donatılmıştır
Tüm operasyonel veriler bir PLC'ye beslenir ve dokunmatik ekranlı HMI (insan-makine arayüzü) aracılığıyla kontrol edilir.

2.3 Kurulum ve Çevresel Gereksinimler

3. Ekipman Seçiminde Temel Karar Faktörleri

3.1 Kalıp ve Ekstrüzyon Kafası Konfigürasyonu

Dikey radyal ekstrüzyon işleminin önemli bir avantajı kalıp alanının küçük olmasıdır - boru boyutu başına yalnızca bir ekstrüzyon kafası ve iki kalıp seti gereklidir, bu da ilk kalıp yatırımını büyük ölçüde azaltır.

Ancak ekstrüzyon kafasının tasarımı ve bakımı doğrudan ürün kalitesini belirler. Yerli ve ithal ekstrüzyon kafaları mekanik yapı, boru şekillendirme performansı, kurulum ve ayar kolaylığı açısından farklılık gösterir. Kullanıcılar seçim yaparken aşağıdakilere göre değerlendirme yapmalıdır:

• Ortak tip gereksinimleri

• Beton mukavemet derecesi hedefleri

• Yüzey kaplama özellikleri

3.2 Gerekli Destek Ekipmanı

Ana makine tek başına tam bir üretim hattı oluşturmaz. Aşağıdaki yardımcı ekipmanlar zorunludur:

Otomatik kafes kaynak makinası (inşaat demiri kafes imalatı için)
Beton santrali / karıştırıcı
Buhar kazanı (buhar kürleme benimsenmişse)
Forklift veya diğer malzeme taşıma ekipmanları

Bazı tedarikçiler tüm destekleyici ekipmanları kapsayan entegre anahtar teslim çözümler sunmaktadır.

3.3 Yaygın Kalite Kusurları ve Proses Kontrol Noktaları

Mevcut yerli üretimde yaygın kusurlar şunlardır:

Düzensiz duvar kalınlığı
İç yüzeyde sürtünme/yırtılma izleri
Çan (soket) ucunda yetersiz sıkıştırma
Bunlara sıklıkla şunlar neden olur:
Ekstrüzyon başlığı yapısal tasarımı
Kaldırma hızı ile dönüş hızı arasındaki uyumsuzluk
Yanlış beton karışımı tasarımı (su içeriği, derecelendirme, çimento içeriği)

Bu nedenle, bir tedarikçi seçerken, ekstrüzyon başlığı tasarımı ve proses parametresi optimizasyonu konusundaki teknik geçmiş performansına özellikle dikkat edilmelidir.

4. Sektör Trendleri ve Gelecekteki Gelişmeler

Sektör üç net yönde ilerliyor:

1. Daha yüksek üretim verimliliği - daha hızlı döngü süreleri ve vardiya başına daha yüksek çıktı

2. Tam otomasyon – PLC tabanlı kapalı döngü kontrolü aracılığıyla manuel müdahaleyi azaltır

3. Çok boyutlu esneklik - tek bir makinede farklı çaplar üretmek için hızlı kalıp değiştirme yeteneği

Aynı zamanda enerji verimliliği ve çevresel sürdürülebilirlik daha da ön plana çıkıyor. Bazı yeni nesil ekipmanlar artık hem radyal ekstrüzyon hem de çekirdek titreşim prensiplerini entegre ederek, üretim hızından ödün vermeden gelişmiş sıkıştırma yoğunluğu ve daha yüksek sızdırmazlık dereceleri sunuyor.
